Vue d'ensemble

Le dépoussiéreur Donaldson Rugged Pleat (RP) primé établit un nouveau standard pour la performance des dépoussiéreurs à sacs filtrants, en combinant une conception innovante du dépoussiéreur avec une technologie de filtration avancée dans notre conception la plus facile à entretenir à ce jour.

Le dépoussiéreur Rugged Pleat est idéal pour les applications de poussières lourdes et/ou abrasives typiques du travail du bois, de l'exploitation minière, du traitement des céréales et d'autres industries.

Combinant un pré-dépoussiéreur cyclonique et un filtre à manches en une seule unité, le Rugged Pleat gère de lourdes charges de poussières et de grands volumes d'air, et utilise un compresseur intégré, pulsant à une pression d'air moyenne pour fournir un nettoyage du filtre économe en énergie.

Jusqu'à 44% de filtres en moins*

La conception du filtre Rugged Pleat a été optimisée pour maximiser la quantité de média par filtre. Le résultat est un collecteur avec jusqu'à 44% de filtres en moins à entretenir.

*Comparé aux collecteurs à sacs ronds typiques.

Supports de filtration avancés

Le média Ultra-Web® Spunbond permet de réduire de 94 % les émissions par rapport au feutre de polyester standard de 16 onces et est plus durable pour les applications de poussières abrasives.

Des performances inégalées

Le système de nettoyage PerfectPulse™ augmente la longévité de la pression d'impulsion et concentre l'énergie de nettoyage directement sur le filtre pour favoriser un nettoyage de classe mondiale et une longue durée de vie du filtre.

Efficacité énergétique

La combinaison du système de nettoyage PerfectPulse™ et jusqu'à 100 % de média en plus pour un débit d'air donné favorise les économies d'énergie pendant toute la durée de vie du collecteur.

Des performances inégalées

Le filtre à manches Donaldson Torit Rugged Pleat offre la simplicité et les économies d'une seule entrée d'air sale, d'une seule sortie d'air propre et d'une seule sortie de trémie, et porte cette innovation éprouvée à un niveau supérieur.

Le système d'admission SuperSep™ combine une pré-séparation cyclonique et un dépoussiéreur à sacs en un seul collecteur, pré-séparant jusqu'à 97 % de la poussière, de sorte que les filtres restent propres plus longtemps.
Les déflecteurs EvenFlow™ réduisent les turbulences et répartissent uniformément le flux d'air vers tous les filtres.
Les filtres Ultra-Web® Spunbond produisent 94 % d'émissions en moins que les sacs en feutre courants et sont suffisamment durables pour traiter les applications abrasives.
La pompe PD est livrée avec le collecteur et fournit un air pulsé économe en énergie avec une condensation réduite pour moins de problèmes d'humidité en hiver en raison du gel.
Le système de nettoyage PerfectPulse™ délivre chaque impulsion directement sur le filtre pour assurer un nettoyage plus efficace du sac et une durée de vie plus longue du filtre.

Conception intelligente des filtres

Lorsque le moment sera enfin venu de remplacer les filtres de votre dépoussiéreur à sacs plissés robuste, vous apprécierez les avantages que procure la combinaison des performances et de la commodité du dépoussiéreur.

La construction avancée et les filtres plissés de taille optimale permettent au dépoussiéreur de fournir la même capacité de débit d'air que les dépoussiéreurs à sacs ronds traditionnels avec jusqu'à 44% de filtres en moins. Avec moins de filtres, le temps d'immobilisation nécessaire aux remplacements peut être réduit.

Des essais en laboratoire ont montré que les filtres plissés dotés de la conception pratique Donaldson Seal Lock peuvent résister à une pression de charge latérale supérieure de 100 % et que leur remplacement peut prendre jusqu'à 50 % de temps en moins que la configuration traditionnelle à sac de feutre et cage encliquetable*.

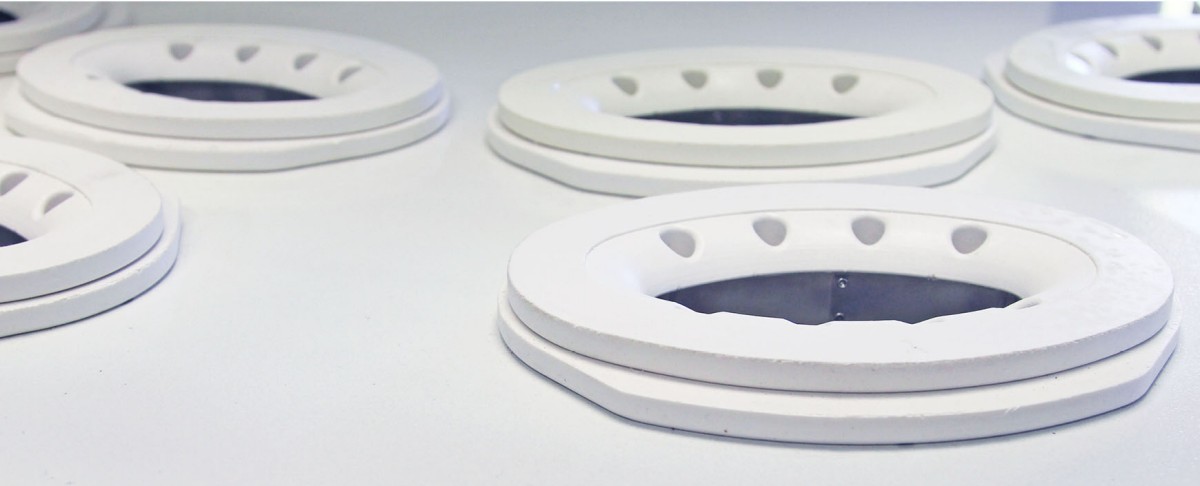

Le venturi intégré et les trous tertiaires augmentent la longévité de la pression d'impulsion pour améliorer l'efficacité de l'impulsion et le nettoyage du filtre sans créer d'espace mort juste en dessous de la plaque tubulaire.

*Avec 44 % de filtres en moins, les études d'observation indiquent que le remplacement des filtres Rugged Pleat prend 50 % moins de temps que celui des filtres à poches et à cages traditionnels à encliquetage.

94 % d'émissions en moins que les sacs en feutre courants et sont suffisamment durables pour supporter des applications abrasives.

Technologie de filtre avancée

Donaldson a continuellement perfectionné sa technologie éprouvée de fibres fines Ultra-Web®. Le média Ultra-Web fournit une fibre très fine et continue de 0,2 à 0,3 micron de diamètre pour former un réseau qui piège la poussière à la surface du média. Combinant la technologie Ultra-Web avec un substrat robuste en polyester filé-lié, les filtres à poches plissées Ultra-Web Spunbond offrent une durée de vie plus longue, réduisent les temps d'arrêt et contribuent à minimiser les émissions par rapport aux médias en feutre.

Avantages des sacs filtrants plissés Ultra-Web® Spunbond*

Le média est plus efficace pour capturer les particules de poussière submicroniques (0,3 micron et plus).
Durée de vie du filtre plus longue et meilleur nettoyage par impulsion grâce à la technologie de chargement en surface
Réduction de la consommation d'énergie grâce à un meilleur décolmatage et à des pertes de charge plus faibles.
Un air plus pur, une durée de vie du filtre plus longue et des économies plus importantes.

*Polyester surchauffé

Vous aimerez peut-être...

Ultra-Web® SB

Le support filtrant de sacs plissés SB Ultra-Web® Donaldson assure une longue durée de vie, une meilleure efficacité et permet de faire des plus grandes économies d’énergie en comparaison avec les filtres à sacs traditionnels.

Caractéristiques

Collector Design	Standard	Optional
All-Welded 10 ga (minimum) Construction
Heavy-Duty 1/4-in (6.4 mm) Tubesheet Construction
PD Pump (TEFC Motor Drive) for Cleaning System
1/3 HP TEFC Motor* for Manifold Drive
SuperSep™ inlet system
Evenflow™ baffles (with SuperSep™ inlet)
Round Outlet
Rectangular Outlet
Ladder & Platform Assemblies
Stainless Steel Construction
Internal Service Light

Pleated Bag Filters	Standard	Optional
Ultra-Web® Spunbond Pleated Bags with Donaldson Seal-Lock Snap-In Top

Hopper Design	Standard	Optional
60° Conical Hoppers
Hopper Access Cover
Outlet Transitions for various Airlock Sizes
Hopper Level Indicators

Support Structure†	Standard	Optional
Steel Support Legs shipped installed

Electrical Controls, Gauges and Enclosures	Standard	Optional
Magnehelic®** Gauge
Rugged Pleat Perfect Pulse Timer PLC in NEMA 4 Enclosure
Pulse Solenoid Valve in NEMA 9 Enclosure

Safety Features	Standard	Optional
Sprinkler Taps
Explosion Vents
Ladder Safety System

Paint System	Standard	Optional
Prime Coated Interior
Textured Multi-Coat Paint Finish with 2,000-Hour Salt Spray Performance
Premium Duty Paint
Custom Colors

Warranty	Standard	Optional
2-Year Warranty

* Tous les moteurs 60 Hz de 1HP et plus sont conformes à l'EISA.
** Magnehelic et Photohelic sont des marques déposées de Dwyer Instruments, Inc.
† Les équipements Donaldson Torit sont conçus conformément aux directives de l'IBC pour une exposition spécifique à la vitesse du vent et à l'accélération spectrale sismique au niveau du sol. Contactez votre représentant Donaldson Torit pour obtenir des informations détaillées disponibles sur les dessins de contrôle des spécifications de l'équipement. L'équipement peut être personnalisé pour répondre aux exigences uniques du site, spécifiées par le client.
