Rugged Pleat Baghouse | Donaldson Pyły, dymy i mgły przemysłowe

Przegląd

Wielokrotnie nagradzany Donaldson Rugged Pleat (RP) Baghouse wyznacza nowy standard wydajności odpylacza workowego, łącząc innowacyjną konstrukcję odpylacza z zaawansowaną technologią filtracji w naszym najbardziej przyjaznym dla konserwacji projekcie.

Rugged Pleat Baghouse jest idealny do ciężkich i/lub ściernych zastosowań pyłowych, typowych dla obróbki drewna, górnictwa, przetwórstwa zbóż i innych gałęzi przemysłu.

Łącząc cyklonowy wstępny filtr i odpylacz workowy w jednym urządzeniu, Rugged Pleat radzi sobie z dużymi ładunkami pyłu i dużymi objętościami powietrza, wykorzystując wbudowany kompresor, pulsujący przy średnim ciśnieniu powietrza, aby zapewnić energooszczędne czyszczenie filtra.

Do 44% mniej filtrów*

Konstrukcja filtra Rugged Pleat została zoptymalizowana w celu zmaksymalizowania ilości materiału na filtr. Rezultatem jest kolektor z nawet o 44% mniejszą liczbą filtrów do serwisowania.

*W porównaniu do typowych okrągłych kolektorów workowych.

Zaawansowane media filtracyjne

Media Ultra-Web® Spunbond zapewniają o 94% mniej emisji niż standardowe 16-uncjowe filcowe włókna poliestrowe i są bardziej wytrzymałe w zastosowaniach z pyłem ściernym.

Bezkonkurencyjna wydajność

System czyszczący PerfectPulse™ zwiększa trwałość ciśnienia pulsacyjnego i koncentruje energię czyszczącą bezpośrednio nad filtrem, aby zapewnić czyszczenie światowej klasy i długą żywotność filtra.

Efektywność energetyczna

Połączenie systemu czyszczącego PerfectPulse™ i nawet o 100% więcej materiału dla danego przepływu powietrza wspomaga oszczędzanie energii przez cały okres eksploatacji kolektora.

Bezkonkurencyjna wydajność

Odpylacz workowy Donaldson Torit Rugged Pleat zapewnia prostotę i oszczędność kosztów dzięki pojedynczemu wlotowi brudnego powietrza, pojedynczemu wylotowi czystego powietrza i pojedynczemu wylotowi zasobnika, przenosząc tę sprawdzoną innowację na wyższy poziom.

System wlotowy SuperSep™ łączy cyklonową wstępną separację i filtr workowy w jednym kolektorze, wstępnie oddzielając do 97% pyłu, dzięki czemu filtry pozostają czyste dłużej.
Przegrody EvenFlow™ redukują turbulencje i równomiernie rozprowadzają przepływ powietrza do wszystkich filtrów.
Filtry Ultra-Web® Spunbond zapewniają o 94% mniej emisji niż zwykłe worki filcowe i są wystarczająco wytrzymałe, aby poradzić sobie z zastosowaniami ściernymi.
Pompa PD jest dostarczana z kolektorem i zapewnia energooszczędne pulsacyjne powietrze ze zmniejszoną kondensacją, co zmniejsza problemy z wilgocią zimą z powodu zamarzania.
System czyszczący PerfectPulse™ dostarcza każdy impuls bezpośrednio nad filtr, aby zapewnić skuteczniejsze czyszczenie worka i dłuższą żywotność filtra.

Inteligentna konstrukcja filtra

Kiedy w końcu nadejdzie czas wymiany filtrów w Twoim filtrze workowym Rugged Pleat, docenisz zalety połączenia wydajności i wygody, jakie zapewnia kolektor.

Zaawansowana konstrukcja i optymalnie dopasowane filtry plisowane umożliwiają kolektorowi zapewnienie takiej samej wydajności przepływu powietrza, jak tradycyjne okrągłe filtry workowe, przy użyciu nawet o 44% mniejszej liczby filtrów. Przy mniejszej liczbie filtrów można skrócić czas przestoju potrzebny na wymianę.

Testy laboratoryjne wykazały, że filtry plisowane z wygodną konstrukcją Donaldson Seal Lock wytrzymują o 100% większe ciśnienie boczne i ich wymiana zajmuje nawet o 50% mniej czasu niż tradycyjna konfiguracja worka filcowego i klatki zatrzaskowej*

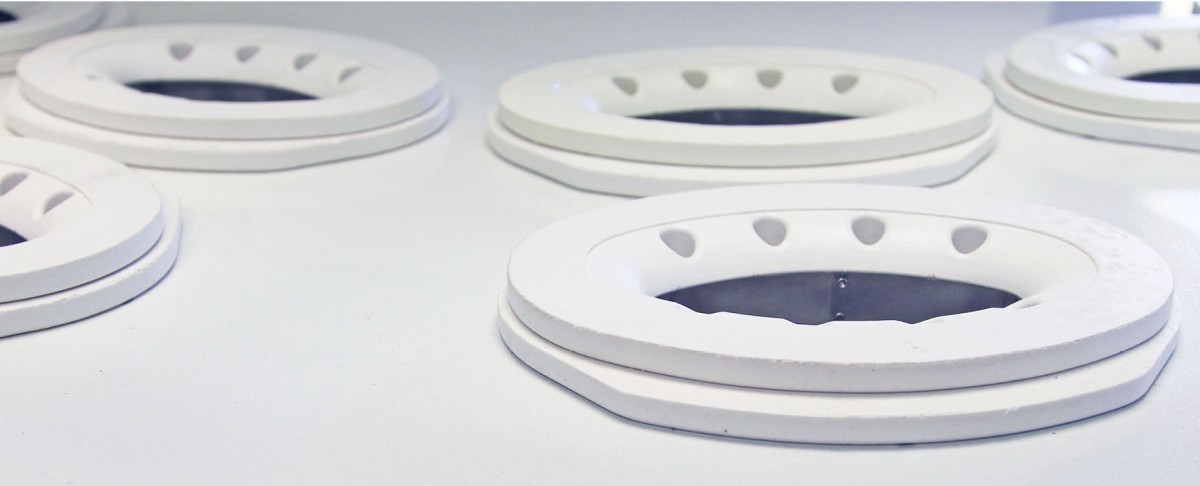

Wbudowane otwory Venturiego i trzeciorzędne zwiększają trwałość ciśnienia pulsacyjnego, co poprawia skuteczność pulsacyjną i czyszczenie filtra bez tworzenia martwej przestrzeni tuż pod płytą rurową.

*Badania obserwacyjne oparte na 44% mniejszej liczbie filtrów wskazują, że wymiana filtrów Rugged Pleat zajmuje o 50% mniej czasu niż wymiana tradycyjnych filtrów workowych i klatkowych.

Polish English Spanish 94% fewer emissions than common felt bags and are durable enough to handle abrasive applications. 97 / 5,000 Emisja dwutlenku węgla jest o 94% niższa niż w przypadku zwykłych worków filcowych, a ich trwałość pozwala na stosowanie ich w zastosowaniach ściernych.

Zaawansowana technologia filtrów

Donaldson nieustannie udoskonala naszą sprawdzoną technologię włókien Ultra-Web®. Materiał Ultra-Web zapewnia bardzo cienkie, ciągłe włókno o średnicy 0,2-0,3 mikrona, tworząc siatkę przypominającą sieć, która zatrzymuje kurz na powierzchni materiału. Łącząc technologię Ultra-Web z wytrzymałym podłożem z poliestru spunbond, filtry workowe plisowane Ultra-Web Spunbond zapewniają dłuższą żywotność, krótsze przestoje i pomagają zminimalizować emisje w porównaniu z materiałami filcowymi.

Zalety worka filtracyjnego plisowanego Ultra-Web® Spunbond*

Zalety worka filtracyjnego plisowanego Ultra-Web® Spunbond*
Medium jest bardziej wydajne w wychwytywaniu cząstek pyłu submikronowych (0,3 mikrona i większych)
Dłuższa żywotność filtra i lepsze czyszczenie pulsacyjne dzięki technologii ładowania powierzchniowego
Niższe zużycie energii dzięki lepszemu czyszczeniu pulsacyjnemu i niższym spadkom ciśnienia roboczego
Czystsze powietrze, dłuższa żywotność filtra i większe oszczędności kosztów

*Przepalony poliester

Możesz lubić...

Ultra-Web® SB

Plisowane media filtracyjne Ultra-Web® SB firmy Donaldson do worków filtracyjnych zapewniają dłuższą żywotność filtra, wyższą skuteczność i oferują większe oszczędności energii niż tradycyjne worki filtracyjne.

Cechy charakterystyczne

Collector Design	Standard	Optional
All-Welded 10 ga (minimum) Construction
Heavy-Duty 1/4-in (6.4 mm) Tubesheet Construction
PD Pump (TEFC Motor Drive) for Cleaning System
1/3 HP TEFC Motor* for Manifold Drive
SuperSep™ inlet system
Evenflow™ baffles (with SuperSep™ inlet)
Round Outlet
Rectangular Outlet
Ladder & Platform Assemblies
Stainless Steel Construction
Internal Service Light

Pleated Bag Filters	Standard	Optional
Ultra-Web® Spunbond Pleated Bags with Donaldson Seal-Lock Snap-In Top

Hopper Design	Standard	Optional
60° Conical Hoppers
Hopper Access Cover
Outlet Transitions for various Airlock Sizes
Hopper Level Indicators

Support Structure†	Standard	Optional
Steel Support Legs shipped installed

Electrical Controls, Gauges and Enclosures	Standard	Optional
Magnehelic®** Gauge
Rugged Pleat Perfect Pulse Timer PLC in NEMA 4 Enclosure
Pulse Solenoid Valve in NEMA 9 Enclosure

Safety Features	Standard	Optional
Sprinkler Taps
Explosion Vents
Ladder Safety System

Paint System	Standard	Optional
Prime Coated Interior
Textured Multi-Coat Paint Finish with 2,000-Hour Salt Spray Performance
Premium Duty Paint
Custom Colors

Warranty	Standard	Optional
2-Year Warranty

* All 60 Hz motors 1HP and above are compliant with EISA.
** Magnehelic and Photohelic are registered trademarks of Dwyer Instruments, Inc.
† Donaldson Torit equipment is designed to IBC guidelines for specific wind speed exposure and seismic spectral acceleration at grade level. Contact your Donaldson Torit representative for detailed information available on the equipment’s Spec Control drawings. Equipment may be customized to meet unique, customer-specified site requirements.
